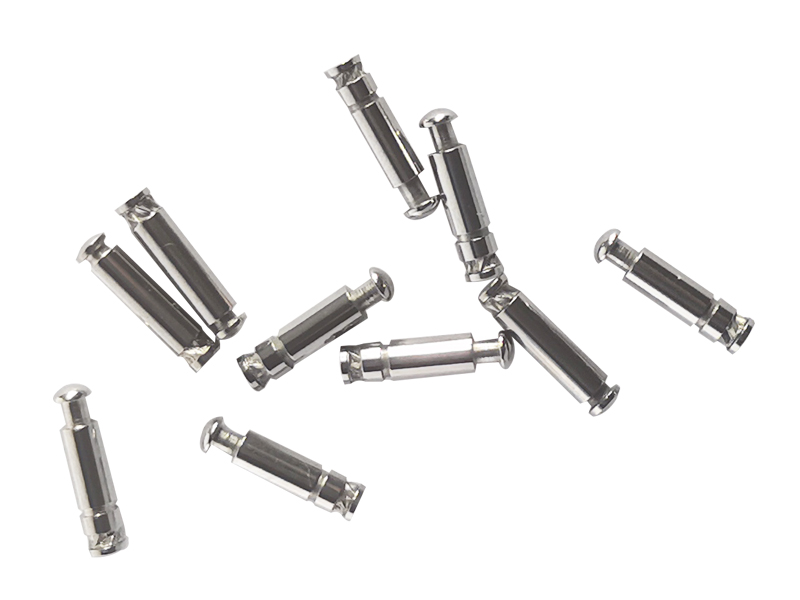

微型电机轴的设计与制造确实对电机性能、精度及寿命具有决定性影响

微型电机轴的设计与制造确实对电机性能、精度及寿命具有决定性影响。以下从关键维度进行系统性分析：

一、材料工程选择
1. 高强度合金钢（如4140/42CrMo）
- 表面渗氮处理可达HRC60+硬度，表层氮化层0.2-0.5mm
- 抗拉强度≥980MPa，适用于>50,000rpm高速场景
- 典型应用：工业级无人机电机、微型涡轮增压器

2. 马氏体不锈钢（如440C/9Cr18MoV）
- 含碳量1.0%-1.2%，真空淬火后硬度HRC58-62
- 耐盐雾测试＞500h，医疗级表面粗糙度Ra≤0.2μm
- 典型应用：手术机器人关节电机、水下设备

3. 陶瓷复合材料（ZrO2/Si3N4）
- 热膨胀系数(3-4)×10⁻⁶/K，密度4.5g/cm³
- 耐温极限1200℃，绝缘电阻＞10¹²Ω
- 典型应用：半导体真空腔体传动轴、高能物理设备

二、精密结构设计要素
1. 动态平衡设计
- 采用ANSYS模态分析，确保临界转速超出工作转速20%
- 动平衡等级要求G0.4级，残余不平衡量＜0.4g·mm/kg

2. 轴承配合体系
- 过盈配合计算：Δ=(0.0005~0.001)×d（轴径）
- 高速工况采用P4级精密轴承，径向游隙3-8μm

3. 拓扑优化设计
- 运用Altair OptiStruct进行轻量化设计
- 典型减重率15%-30%，刚度提升20%

三、先进制造工艺
1. 微米级加工
- 瑞士走心机加工精度±1.5μm
- 轴颈圆度≤0.8μm，直线度1μm/100mm

2. 表面强化技术
- 物理气相沉积(PVD)TiN涂层，厚度2-5μm
- 表面硬度提升至HV2000，摩擦系数降低至0.15

3. 智能检测体系
- 在线激光测量系统，100%全检直径公差
- 三坐标测量机(CMM)检测形位公差＜2μm

四、典型失效模式及解决方案
| 失效类型        | 根本原因                | 改进措施                          |
| 疲劳断裂        | 应力集中系数Kt＞3      | 过渡圆角R≥0.5d，喷丸强化         |
| 微动磨损        | 接触应力＞1200MPa      | 表面DLC涂层，硬度HV3500          |
| 蠕变变形        | 工作温度＞0.5Tm        | 改用Inconel 718合金              |
| 电化学腐蚀      | Cl⁻浓度＞100ppm        | 采用双相不锈钢2205               |

五、前沿技术发展
1. 微织构表面技术
- 激光加工微凹坑阵列（直径50μm，深度10μm）
- 摩擦扭矩降低18%，温升减少15℃

2. 智能轴系设计
- 嵌入FBG光纤光栅传感器，实时监测应力应变
- 采样频率10kHz，应变分辨率1με

3. 增材制造应用
- SLM成型17-4PH不锈钢，晶粒尺寸细化至5-10μm
- 抗疲劳强度提升30%，实现复杂内冷结构

在医疗机器人领域，最新案例显示：采用HIP烧结的MP35N钴基合金轴，配合纳米晶金刚石涂层，使手术电机寿命从2000小时提升至10000小时，同时将扭矩波动控制在±1.5%以内。这种技术集成方案代表了当前微型电机轴发展的最高水平。
